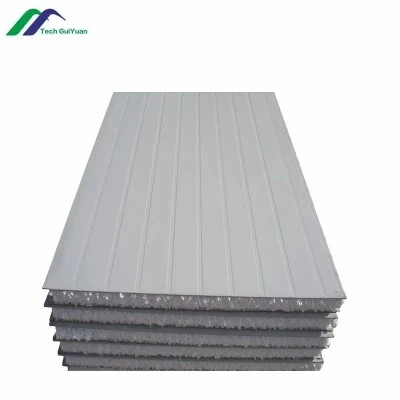

Az ipari poliuretán elválasztó szendvicspanelek olyan összetett elemek, amelyek kettős fémes homloklapokból és nagy -sűrűségű merev poliuretán (PUR) vagy poliizocianurát (PIR) habmagból állnak. A folyamatos kettős{2}szalagos laminálási eljárással gyártott panelek integrált hőszigetelést, szerkezeti merevséget és tisztíthatóságot biztosítanak ellenőrzött ipari környezetben.
A belső térelosztásra, a gyógyszerészeti tisztaterekre, az élelmiszer-feldolgozó létesítményekre és a hűtőkamrákra célzott panelrendszer kiküszöböli a másodlagos fal-építési folyamatokat, csökkentve a szerkezeti holtterhelést és a telepítési állásidőt.
Műszaki előírások
|
Specifikáció |
Részletek |
Teszt / Szabvány |
|
Alapanyag |
Merev poliuretán (PUR) / poliizocianurát (PIR) |
ASTM C591 / EN 13165 |
|
Magsűrűség |
40-42 kg/m3 |
ISO 845 |
|
Szabványos vastagság |
50, 75, 100, 125, 150 mm |
ISO 2799 |
|
Szabványos szélesség |
950 mm, 1000 mm, 1150 mm (moduláris) |
Termelési tolerancia |
|
Arclap anyaga |
Tűzi-horganyzott acél, galvalume vagy rozsdamentes acél (304/316) |
ASTM A653 / EN 10346 |
|
Az előlap vastagsága |
0,4 mm és 0,8 mm között |
Mikrométeres mérés |
|
Hővezetőképesség (lambda) |
<= 0.022 W/(m·K) (Initial) |
EN 12667 / ASTM C518 |
|
Tűzteljesítmény |
PIR mag: B1 / B2 (DIN 4102), A osztály (ASTM E84 opcionális) |
EN 13501-1 / FM 4880 (kérésre) |
|
Nyomószilárdság |
>= 150 kPa |
EN 826 |
|
Szabványos hossz |
12 000 mm-ig (testreszabható konténeres szállításhoz) |
Gyári tűréshatár |
Főbb jellemzők
Folyamatos hab tapadás:A nagy-nyomású befecskendezés és az egyenletes habzás nyíró{1}}kötést biztosít a fémhéjak és a PIR mag között, megakadályozva a mag leválását a hőciklus során.
Termikus hatásfok:A 95%-ot meghaladó zárt{0}}cellatartalom minimálisra csökkenti a nedvesség behatolását, így stabil hőellenállást (R-érték) tart fenn a hosszú működési életciklusok során.
Higiénikus felületi integritás:A speciális bevonatokkal párosított sima fémburkolat megakadályozza a mikrobák növekedését, ellenáll a gyakori ipari mosásnak és a vegyi fertőtlenítőszereknek.
Könnyű szerkezeti merevség:A nagy merevség-/-tömeg arány hosszabb távot tesz lehetővé a közbenső szerkezeti támaszok között, csökkentve ezzel az elsődleges acélvázra vonatkozó követelményeket.
Alkalmazások és projekttipológiák
Tisztaterek és gyógyszerészeti termékek:Ellenőrzött környezetek, amelyek zökkenőmentes síkkötéseket, részecskementes felületeket,{0}}részecskementes felületeket, valamint hidrogén-peroxiddal (H2O2) és izopropil-alkohollal (IPA) történő sterilizálást igényelnek.
Hűtőszekrények és fagyasztók:Hőmérséklet-szabályozott{0}}logisztikai csomópontok és élelmiszer-elosztó központok, amelyek -40 fokig folyamatos hőszigetelést igényelnek.
Élelmiszer- és italfeldolgozás:Higiénikus gyártási padlók USDA/HACCP{0}}kompatibilis falakkal, amelyek ellenállnak a szerves savaknak, vérnek és zsírmaradványoknak.
Ipari raktározás és üzemelválasztás:Gyors térbezárás nehéz gyártási létesítményekben, elválasztva a termelési zónákat az adminisztratív vagy közműfolyosóktól.
Felületi és kidolgozási lehetőségek
A felületkezelés megválasztása megköveteli a vegyszerállóságot és az esztétikai integrációt az ipari létesítményeken belül.
Bevonatok:
Poliészter (PE):Normál belső használatra mérsékelt páratartalom mellett.
Polivinilidén-fluorid (PVDF):Fokozott UV- és vegyszerállóság agresszív ipari légkörben.
Élelmiszer-biztonságos PVC/plasztizol:High film thickness (>100 um) nagy igénybevételű mosási zónákhoz.
Profilok:
Mikro{0}}bordás:Növeli a panel merevségét, miközben csökkenti a vizuális olaj{0}}befőzést.
Lapos / sima:Szabványosítva a tisztatéri öblítési{0}}közös integrációhoz.
V-Hardozott:Építészeti igazítási vonalakat biztosít válaszfalak számára.
Standard színek:RAL színskála illesztése (pl. RAL 9002 szürke fehér, RAL 9010 tiszta fehér). Egyedi vállalati színek a minimális rendelési mennyiség ellenőrzésével érhetők el.
Testreszabási lehetőségek
Hossz optimalizálás:A paneleket pontosan a projekt ütemtervének megfelelően vágják, hogy minimálisra csökkentsék a -helyszíni vágási hulladékot.
Megerősített beágyazások:Belső fa vagy acél szerkezeti betétek beépítése habosításkor HVAC csatornák, elektromos vezetékek vagy nehéz függő terhek rögzítéséhez.
Behatolás elő{0}}vágás:Gyári-nyílások ajtókhoz, átmenő-dobozokhoz, tűzvédelmi csappantyúkhoz és közüzemi átvezetésekhez a bolti rajzok alapján.
Közös integráció:Speciális sarokpanelek és T{0}}elágazási profilok több-szobás tisztatér elrendezéshez szabva.
Gyártás és minőségellenőrzés
Gyártósor:Nagy-nyomású, folyamatos dupla-szalagos laminálógép több-komponensű keverőfejekkel, amelyek garantálják a kémiai arány pontos eloszlását és a sűrűségszabályozást.
Kikeményedés szabályozása:Hőmérséklet{0}}szabályozott térhálósító sütők biztosítják a PIR/PUR mátrix teljes kereszt-kötését, kiküszöbölve a gyártás utáni-vetemedést.
A-vonalminőség-ellenőrzés során:
Folyamatos ultrahangos monitorozás:A mag és acél burkolatok közötti üregek észlelésére.
Lézer-alapú méretmérő ellenőrzés:A panelvastagság és a négyszögletességi tűrésekhez (+/- 1.0 mm).
Tételek nyomon követhetősége:Minden egyes gyártási műszak naplózza a nyersanyagok tételszámait, a habindex rekordokat és a lehúzási -szilárdsági vizsgálati eredményeket, amelyek a gyári minőségi dokumentációból érhetők el.
Telepítés és csatlakozási rendszer
Nyelv{0}}és-horony reteszelés:A precíziós -marás apa- és anyaélek szoros fizikai igazítást biztosítanak, és kiküszöbölik a közvetlen hőhíd kialakulását a kötésben.
Rögzítés módja:Rejtett rögzítőrendszer, amely az alvázhoz rögzített,-önmetsző csavarokat- használ, és el van rejtve a csatlakozóprofilban a tiszta külső megjelenés érdekében.
Levegő-tömítés:Semleges -keményedő szilikon vagy butil tömítőanyag alkalmazása a fugafalon belül az összeszerelés során, hogy a légszivárgás mértéke a tisztatérben előírt küszöbérték alatt maradjon.
Tartozékok integrációja:A gyári-alumínium extrudált borítások, alapsínek és saroksapkák biztosítják a szerkezeti folytonosságot a padló-a-fal és a fal--mennyezet{4}}metszéspontjainál.
Csomagolás és logisztika
Védőfólia:Mindkét arclapra lehúzható polietilén védőfólia, amely megakadályozza a karcolódást szállítás és kezelés közben.
Staking & Dunnage:Habosított polisztirol (EPS) tömbökre halmozott panelek, amelyeket nedvesség{0}}záró közbenső rétegek választanak el, és erős -PET pánttal rögzítik.
Élvédelem:A köteg mind a négy sarkán élvédők vannak felszerelve, hogy megakadályozzák a mechanikai ütések okozta sérüléseket a targonca kezelése során.
Konténerbetöltés:Méretezett kötegméret 20 láb és 40 láb magas-kocka nyitott-tetős vagy normál száraz konténerekhez optimalizálva, minimálisra csökkentve a tengeri szállítmányozás térfogati hulladékát.
GYIK
K: Mi az elsődleges különbség a partíciós panelek PUR és PIR magjai között?
V: A standard PUR optimális hőszigetelést biztosít az általános raktári válaszfalakhoz. A PIR (poliizocianurát) módosított kémiai szerkezettel rendelkezik, amely kiváló tűzkésleltetést, elszenesedett rétegképzést és a szabályozott ipari övezetekben előírt szigorú építési előírásoknak (például B1 vagy FM jóváhagyások) való megfelelést biztosít.
K: Ezek a válaszfalak támogatják a konzolos terheléseket, például a falra{0}}szerelt szekrényeket?
V: A szabványos habmagok korlátozott közvetlen csavartartó{0}}kapacitással rendelkeznek nehéz koncentrált terhelésekhez. A falra szerelt-berendezéseknél vagy szervizpaneleknél belső rétegelt lemez vagy acéllemez megerősítéseket építünk be a gyártás során a kijelölt rögzítési helyeken.
K: Melyek a tipikus telepítési tűrések a hosszúság és a négyszögletesség tekintetében?
V: A panel hossztűrése +/- 2.0 mm-en belül van szabályozva 6 m alatti hossz esetén, és a négyszögletesség eltérése 1,5 mm alatt marad, így biztosítva a szoros szerkezeti igazítást a helyszíni vágás nélkül.
K: Hogyan tömítik a panelek illesztéseit nagy-higiénés tisztatéri környezetben?
V: Az illesztéseket hornyos-és-horony profillal szerelik össze, kombinálva egy antimikrobiális, FDA-kompatibilis szilikon tömítőanyaggal, amelyet a felfedésben alkalmaznak, megakadályozva a részecskék beszorulását és a baktériumok elszaporodását.
K: Milyen dokumentációt biztosítanak a szerkezeti és tűzvédelmi megfelelőséghez?
V: Átfogó műszaki dokumentációkat biztosítunk, beleértve az EN/ASTM laboratóriumi vizsgálati jelentéseket, a hővezetési tanúsítványokat, a nyersanyagbiztonsági adatlapokat (MSDS) és a projekt--specifikus műhelyrajzok-leírásait.
